KST/SFT快速門控制箱限學習-M02-12A編碼器調試

快速門編碼器主要用于限位使用，在需要更高軸承負載的環境下得以更好的應用


總計分辨率可達41 bits(17 bits單圈/24 bits多圈)堅固的壓鑄鋅外殼，牢固的Safety-Lock?軸承結構，保證了編碼器的高可靠性。


除此之外，可靠性還依靠綜合了單圈和多圈功能與一體的OptoASIC芯片-100%對磁場不敏感，并且其非接觸式掃描避免了磨損。


本產品屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞，安裝或使用不當會影響編碼器的性能和使用壽命

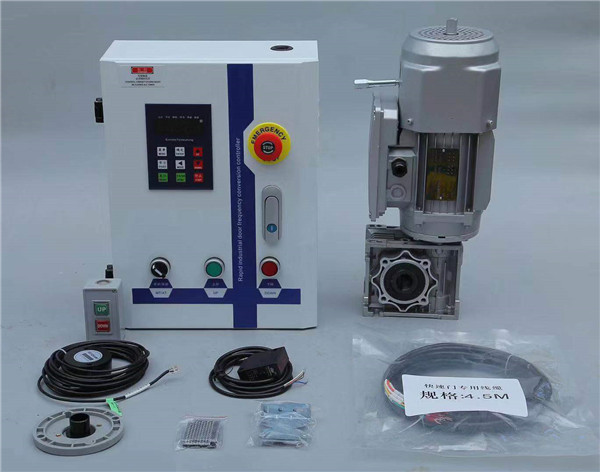

具有精確定位，永不跑限位，法蘭尺寸完全匹配減速機，安裝快捷方便等優點，分為I增量式，絕對值，如您需選購快速門編碼器，請致電本公司。


行程開關模式(注：修改運行模式后要斷電才能生效)


將參數Cr000設成0行程開關模式(出廠默認)，安裝接線正確后即可使用。


通過調整參數Cr001～Cr012 優化開關門過程。


編碼器模式(包括增量式編碼器，絕對值編碼器)


1、假如用戶使用的是增量編碼器，請將Cr000設成1(增量編碼器模式)，安裝接線


此時A、B端子接編碼器A 、B信號線 X12V/(X24V)接編碼器的電源線，COM接編碼器的地線(編碼器未連接時，變頻器在運行過會報警，顯示“Er 013” )。


X0端子連接編碼器清零開關，此開關必須安裝于門的最下限位置。


2、假如用戶使用的是絕對值編碼器，請將Cr000設成2(絕對值編碼器模式)


安裝接線，此時A+、B-端子接編碼器A+、B-信號線 12V接編碼器的電源線，DCM接編碼器的地線(編碼器未連接時，變頻器在運行過會報警，顯示“Er 010” )。


注：與絕對值編碼器連接時要采用指定的型號;

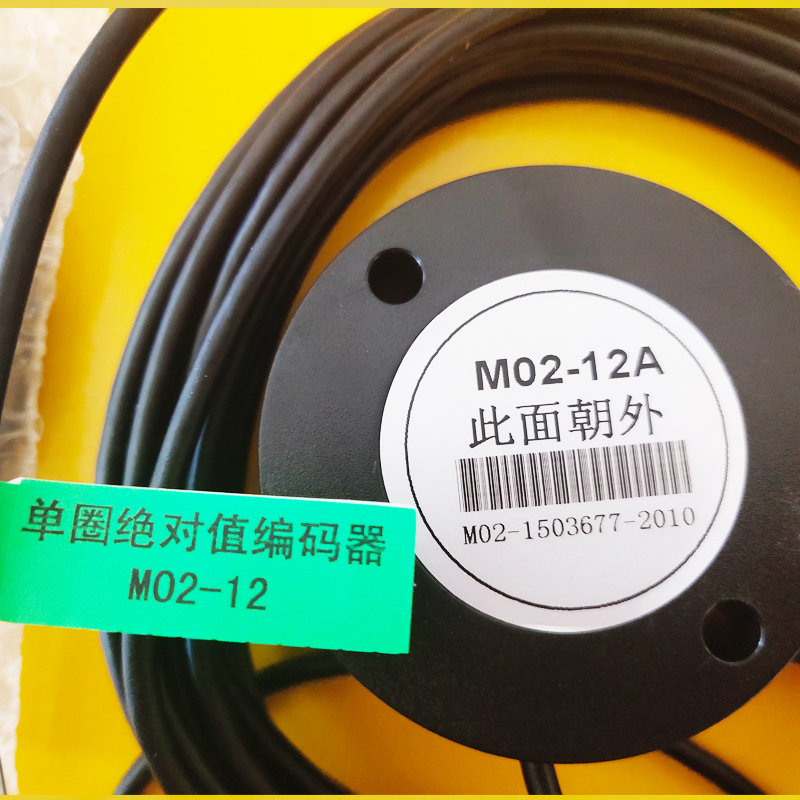

3、『M02-12A編碼器』學習：在頻率顯示界面狀態下，長按“模式/學習鍵” ，當數碼管閃爍時，表示已進入學習門高模式。


按下行或上行鍵將門機調到最低點(零點)，長按鍵盤“復位”按鈕，這時可以將當前顯示脈沖數清零，即當前位置為門的零點位。


按上行按鈕(或上行掃鍵)，門應該向上運動，此時顯示的脈沖數應該是正的方向增加(如果顯示的脈沖數為負值，請修改Cr014更改編碼器的安裝方向，并斷電重新上電初始化。


按上行按鈕(或上行按鍵)讓門運行到上限位置，此時按下“確認鍵” ，數碼管停止閃，當前脈沖數即為總門高度對應編碼器脈沖數，對應參數為Cr015;


(1)、快速門編碼器方向?qū)W習：按上升按鈕時，操作面板LED上顯示的門行程脈沖數值應該增加;


相反，按下降按鈕時，操作面板LED上顯示的門行程脈沖數值應該減小;


如果相反，可以交換A、B端子接線或設定參數Cr014為1。


(2)、總門高度的學習：在脈沖顯示模式下，長按“模式/學習鍵”

數碼管同時閃爍，表示已進入總門高度的學習狀態，一直按住下降按鈕，門開始下降


當門碰到清零開關X0時(或者長按鍵盤“復位”鍵清零)，編碼器脈沖數值清零，變頻器停止;


此時門最低點學習完成。再一直按上升按鈕，門開始上升，到達上限位置時松開上升按鈕，變頻器停止。


這時按確認鍵(或先按住急停按鈕，再按住上升或下降按鈕不放)，數碼管停止閃爍


變頻器器自動記錄當前門高總行程脈沖數到參數Cr015中，或者也可以手動設定參數Cr015為當前門行程脈沖數。


總門高度設定完成后，變頻器會按照參數Cr016、Cr017、Cr018的設定值，自動計算下限位、中限位和上限位。


具體運行過程中如發現下限位、中限位和上限位的位置不合適時，可以手工調整參數Cr016、Cr017、Cr018的設定值。


如果需要半開/全開狀態功能，設定參數Cr019為1，同時X4端子有效時，KST快速門變頻器上升運行到中限位置時停止。
